OSPF 이론

OSPFv2

• Link statement Routing Protocol로 링크 변화에 따라 라우팅 테이블이 업데이트 된다.
• 대규모 네트워크 환경에 적합하다.
• 표준 라우팅 프로토콜이므로 모든 장비에 적용 가능하다.
• 네트워크 변화가 있을 때만 즉시 업데이트 된다.(EIGRP와 동일)
• SPF알고리즘(Dijikstra's shortest path)을 사용해 경로를 선출한다. (10^8/Bandwidth 값) 누적
• Metric 값은 대역폭을 계산하여 cost값을 산출한다.
• AD은 110이다.(관리자 권리값. 낮은값이 우선)
• 멀티캐스트 주소인 224.0.0.5 ,6 으로 라우팅 정보를 전송한다.
• 백복 영역(area0)에 연결 되어 있어야 네트워크 경로 정보가 전송된다.

명령어

router ospf [process-id]

network [로컬네트워크 주소] [와일드카드 마스크] area[번호]



설정 확인 명령어

show ip protocols : 전체 Router에 설정된 Protocol 확인

show ip ospf interface : ospf interface 확인

Show ip ospf neighbors : OSPF에 등록된 neighbor 확인

show ip ospf database : LSDB의 링크 상태 데이터 베이스 확인

show ip ospf database router : 각 라우터별로 링크 상태 데이터베이스 확인

debug ip ospf events : 특정 이벤트가 발생되었을 때 내용확인

debug ip ospf packet : 매 10초 마다 오고가는 hello packet 등 확인

debug ip ospf adj : 인접관계를 맥조 있는 연결과정 확인(ospf가 neighbor를 맺지 않고 있을 때 확인 해 볼것)

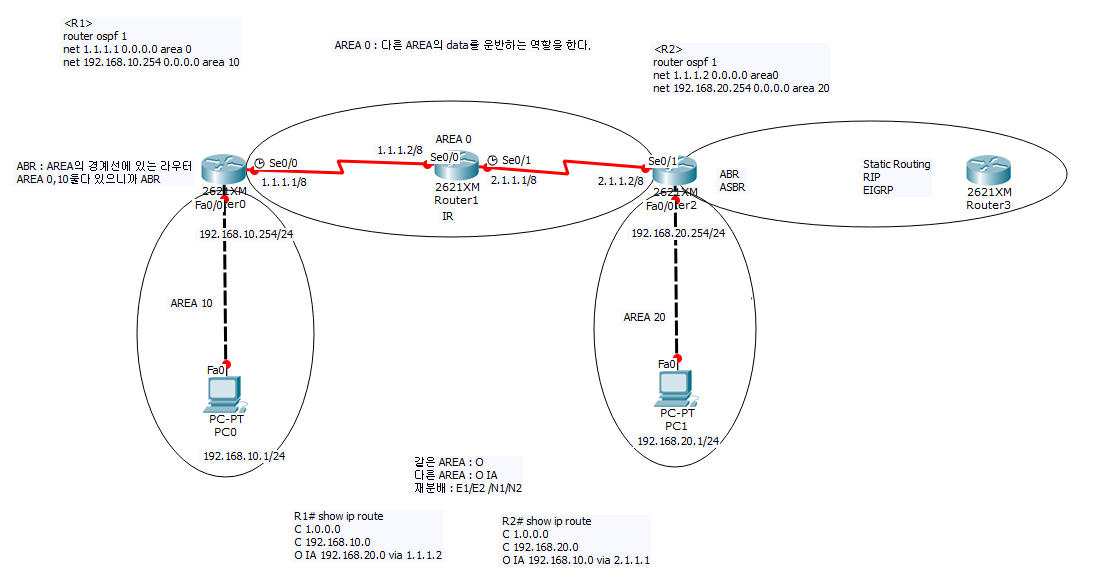

OSPF의 구성
